산업 및 건물 배관 시스템에서,파이프 보상기(신축 조인트 또는 유연한 보정 장치라고도 함)은 다양한 작동 조건에서 움직임을 흡수하고 응력을 완화하며 시스템 무결성을 유지하는 중요한 구성 요소 역할을 합니다.
처음에는 고급 금속 벨로우즈 파이프 보정 장치에 대한 일반적인 사양 요약이 다음과 같습니다.
| 매개변수 | 일반적인 값/범위 |
|---|---|
| 공칭 직경(DN) | DN 50 – DN 2400mm |
| 공칭 압력 | 최대 2.5MPa(또는 특수 설계의 경우 그 이상) |
| 최대 작동 온도 | 최대 ~450°C(이종 합금의 경우 그 이상) |
| 이동 용량 | 축방향, 측면방향, 각도 변위(설계에 따라 다름) |
| 벨로우즈의 재질 | 스테인레스강(또는 고온 합금) |
| 끝 연결 | 필요에 따라 용접된 끝단, 플랜지형, 나사형 또는 홈형 |
| 설계 수명/주기 | 높은 피로 사이클 수를 위해 설계되었습니다. 적절하게 선택하면 수십 년이 걸릴 것으로 예상됩니다. |
이 사양 표는 필수 설계 매개변수를 강조하여 제품 선택 뒤에 있는 전문적인 엄격함을 보여줍니다. 다음 콘텐츠에서는 보상 장치가 중요한 이유, 보상 장치의 기능 및 선택 방법, 보상 장치의 미래를 형성하는 새로운 추세를 살펴봅니다.

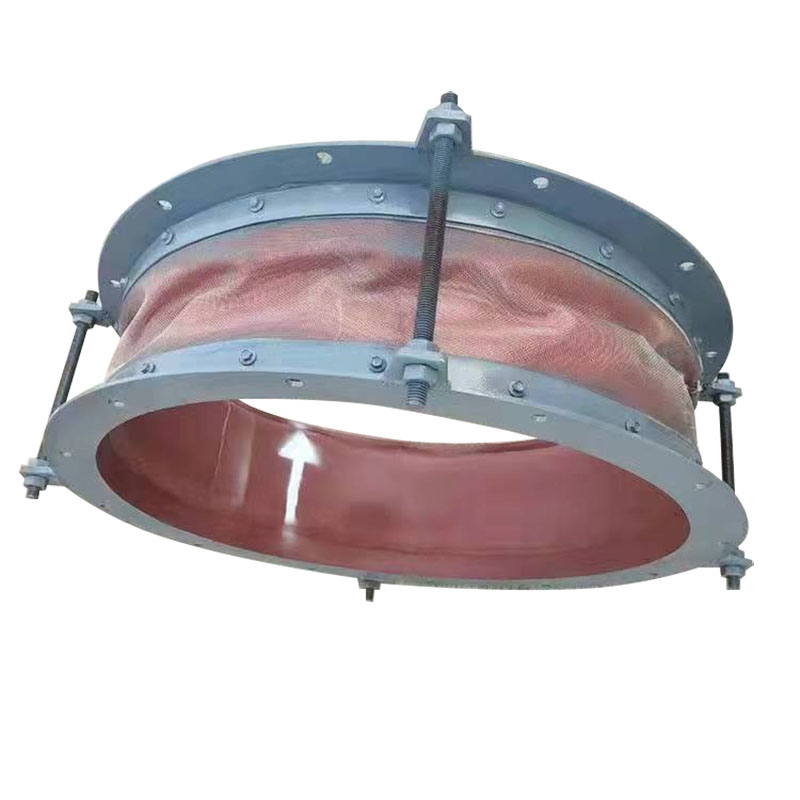

파이프 보상기는 열팽창, 수축, 진동, 압력 변동, 정렬 불량, 침하 또는 지진 활동으로 인한 기계적 변형을 흡수하기 위해 배관 시스템 내에 설치된 유연한 장치입니다. 실제로 많은 보상기는 하나 이상의 금속 벨로우즈(주름진 유연한 요소)와 커넥터 및 지원 하드웨어로 제작됩니다.
열 팽창/수축 흡수: 온도 변화로 인해 팽창 또는 수축이 발생할 때 파이프 응력 및 변형을 방지합니다.
진동 및 충격 차단: 댐핑 요소처럼 작동하여 장비(펌프, 압축기 등)에서 배관 시스템으로 전달되는 진동 또는 압력 서지를 줄입니다.
정렬 보상: 설치 중이나 구조물 이동으로 인해 발생하는 작은 오프셋이나 정렬 불량을 수정합니다.
응력 완화: 움직임 흡수를 국부화하여 지지대, 플랜지, 밸브 및 장비에 대한 응력을 줄입니다.
침전 또는 지진 변위 수용: 제어된 변위를 허용하여 기초 이동 또는 지진 작용 시 무결성을 유지하는 데 도움이 됩니다.
따라서 보상기는 필요한 곳에 유연성을 집중시켜 배관 시스템의 견고한 부분을 손상 및 고장으로부터 보호하는 구조적 "버퍼"가 됩니다.
파이프라인은 항상 온도 주기, 압력 변동 및 동적 부하로 인한 기계적 응력에 직면합니다. 적절한 조절이 없으면 이러한 응력으로 인해 피로 균열, 누출 또는 치명적인 고장이 발생할 수 있습니다. 보상기는 이러한 스트레스를 완화하고 시스템 견고성을 향상시키는 엔지니어링 솔루션입니다.
스트레스 감소 및 장수
보상기는 팽창과 수축을 흡수하여 파이프, 밸브 및 조인트에 열 응력이 축적되는 것을 방지하여 서비스 수명을 연장합니다.
컴팩트함과 공간 효율성
긴 확장 루프나 굴곡부에 비해 보상기는 소형 패키지로 변위 흡수 기능을 제공합니다.
낮은 구조적 부하
이 장치는 앵커나 건물 구조로의 하중 전달을 줄여 과도하게 설계된 지지대의 필요성을 줄입니다.
단순화된 시스템 레이아웃
유연한 보상이 국부적으로 이루어지면 배관 설계가 더욱 간단해지며 복잡성이 줄어듭니다.
소음 및 진동 제어
진동과 맥동을 완화하면 소음 수준을 줄이고 민감한 장비를 보호하는 데 도움이 됩니다.
다양한 조건에 대한 적응성
잘 선택된 보상기는 다방향 변위(축, 측면, 각도)를 처리할 수 있습니다.
수명주기 동안 비용 절감
초기 비용은 견고한 연결보다 높지만 유지 관리, 가동 중지 시간 및 재작업 감소로 인한 비용 절감 효과는 종종 비용을 정당화합니다.
고려해야 할 잠재적 제한 사항
보상 범위는 유한합니다. 설계를 넘어서는 과도한 크기의 움직임은 해롭습니다.
특히 축형 유형의 경우 압력 추력을 관리해야 합니다.
고주기, 고온 설계의 비용은 상당히 증가할 수 있습니다.
적절한 설치, 정렬 및 지원은 성능에 매우 중요합니다. 잘못 적용하면 조기 실패로 이어집니다.
이러한 장단점을 고려할 때 철저한 열 응력 및 기계적 분석을 통해 보상기 사용의 타당성을 입증해야 합니다. 많은 응용 분야(특히 발전소, 석유화학, HVAC 및 산업 설비)에서 이점은 비용 증가분보다 훨씬 큽니다.
축 보상기
축 신장/압축만 처리합니다. 잘 정의된 고정 지점이 있는 직선 주행에 이상적입니다.
측면 보상기
측면 변위를 수용합니다. 운동력을 제어하는 데 자주 사용되는 타이로드.
각도 보상기
피봇 포인트를 중심으로 각도로 구부러지도록 설계되었습니다.
범용(다중 아래) 보상기
축 + 측면 + 각도 유연성을 하나의 장치에 결합하여 복잡한 배관 형상에 유용합니다.
압력 균형(추력 균형)
내부 형상은 압력 추력을 중화하여 앵커링 구조에 가해지는 하중을 줄입니다.
벨로우즈 및 연결 부품은 스테인리스강, 니켈 합금 또는 유체, 온도 및 환경 조건에 적합한 기타 재료 중에서 선택해야 합니다.
부식성 또는 고온 시스템에서는 특수 합금(인코넬, 하스텔로이) 또는 라이닝을 사용할 수 있습니다.
온도 주기에 따른 총 예상 이동(축, 측면, 각도)을 추정합니다. 마진과 높은 사이클 피로 성능을 제공하는 설계를 선택하십시오.
보상기의 정격 압력과 온도가 안전 여유를 두고 시스템 조건과 일치하거나 초과하는지 확인하십시오.
귀하의 시스템에 맞게 용접, 플랜지, 홈이 있거나 나사산이 있는 끝단을 선택하십시오. 설치 공간이 충분한지 확인하십시오(향후 이동을 위한 공간 포함). 검사 및 유지보수 접근을 허용합니다.
적절한 외부 고정 및 안내는 보정 장치의 원치 않는 구부러짐이나 좌굴을 방지합니다. 변위를 제한하거나 하중 경로를 제어하려면 구속이 필요할 수 있습니다.
벨로우즈 요소는 파이프 길이 변화 또는 정렬 변화에 따라 구부러집니다(접히거나 펴짐).
축방향 움직임에서는 접힌 부분이 압축되거나 늘어나 변위를 흡수합니다.
측면 또는 각도 이동 시 벨로우즈는 그에 따라 구부러지거나 회전합니다(설계에 따라 다름).
타이로드 또는 외부 가이드는 힘의 방향을 제어하고 과도한 확장을 방지할 수 있습니다.
내부 가이드 튜브, 슬리브 또는 보강재를 사용하여 유동 난류를 줄이고 벨로우즈가 유체 힘에 노출되는 것을 제한할 수 있습니다.
정렬: 측면 하중을 방지하려면 보정 장치가 배관과 정렬되어 있는지 확인하십시오.
앵커 및 가이드: 설계 도면에 따라 앵커, 가이드 및 구속 장치를 설치합니다.
이동 테스트: 시운전 전에 보상 장치를 전체 스트로크로 이동하여 간격을 확인하십시오.
열 예압: 때때로 보상기를 해당 범위의 중앙에 배치하기 위해 냉간 사전 압축이 적용됩니다.
지지: 처짐을 방지하려면 보상 장치를 배관 설계의 일부로 지지해야 합니다.
용접/플랜징: 적절한 용접 및 플랜징 기술을 사용하여 뒤틀림을 피하십시오.
정기 육안 검사: 균열, 변형 또는 피로 징후가 있는지 확인하십시오.
누출 점검: 용접부나 개스킷 주변의 누출을 관찰하십시오.
사이클 모니터링: 사이클 수를 기록하고 설계 수명과 비교합니다.
진동 모니터링: 진동 수준이 허용 가능한 임계값 내에 유지되는지 확인합니다.
교체 계획: 마모 정도에 따라 고장이 나기 전에 교체를 계획합니다.
청소: 벨로우즈와 주변을 문지르거나 마모될 수 있는 잔해물이 없도록 유지하십시오.
스마트/센서 지원 보상기
스트레인 게이지, 변위 센서 또는 상태 모니터링 센서를 내장하여 피로를 예측하고 유지 관리를 경고합니다.
고급 합금 및 코팅
극한 환경(초임계, 공격성 유체)을 위한 고성능 소재(니켈 합금, 세라믹 코팅) 사용.
컴팩트한 다축 설계
새로운 형상은 좁은 설치 공간에서도 더 높은 유연성을 제공합니다.
적층 제조 애플리케이션
3D 프린팅된 전환 부분 또는 복잡한 기하학적 요소를 사용하여 성능을 최적화합니다.
디지털 트윈 및 예측 분석과의 통합
실제 작동 시 보상기 동작을 모니터링하고 예측 유지 관리를 위해 플랜트 디지털 트윈에 통합합니다.
시장이 더 높은 효율성, 더 높은 압력/온도, 더 좁은 마진을 추구함에 따라 보상 장치는 진화해야 합니다. 초초임계 발전소, 첨단 화학 반응기, 신에너지 응용 분야(예: 수소 시스템)와 같은 시스템에는 더욱 까다로운 요구 사항이 적용됩니다. 미래의 보상 장치는 안정적으로 유연할 뿐만 아니라 진단 피드백을 제공하고 스마트 시스템에 원활하게 통합되어야 합니다.
제조업체와 R&D 그룹은 수명주기 분석, 센서, 신소재, 보정 시스템 모듈화에 막대한 투자를 하고 있습니다. 재생 에너지, LNG, 수소 송전, 지역 에너지 시스템, 첨단 제조 부문에 대한 수요가 증가하고 있습니다. 초점은 순수한 기계적 견고성에서 지능형 통합 시스템으로 이동하고 있습니다.
Q: 축 보상기, 측면 보상기, 각도 보상기를 사용할지 어떻게 결정합니까?
A: 파이프 열팽창, 정렬 공차, 지지 변위 또는 침하를 기반으로 각 방향의 예상 변위를 계산합니다. 대부분이 축형인 경우 축형 보상기로 충분할 수 있습니다. 측면 또는 각도 정렬 불량이 있는 경우 그에 따라 측면, 각도 또는 범용 보상기를 고려하십시오. 고급 분석(유한 요소, 응력 분석)을 통해 이러한 결정을 내리는 경우가 많습니다.
Q: 보상 장치가 설계된 이동 범위를 넘어서 작동하면 어떻게 됩니까?
A: 설계 한계를 넘어서 작동하면 금속 피로, 좌굴, 벨로우즈 또는 커넥터의 과도한 응력 및 최종 고장(균열 또는 누출)이 발생할 수 있습니다. 이는 사이클 수명을 심각하게 손상시키고 갑작스럽고 치명적인 고장을 초래할 수 있습니다. 따라서 설계 안전 여유와 구속이 중요합니다.
파이프 보정기는 탄력 있고 효율적인 배관 시스템의 기본이며 응력 완화, 진동 감쇠 및 정렬 수정 기능을 제공합니다. 재료, 이동 용량 및 시스템 통합의 올바른 조합은 장기적인 성능에 매우 중요합니다. 스마트 시스템이 부상하고 더 높은 운영 효율성에 대한 요구가 높아지면서 보정 장치는 수동적인 기계 구성 요소뿐만 아니라 현대 배관 네트워크에서 지능적으로 모니터링되는 자산으로 진화하고 있습니다.
